Guide från en riktig montering
Så monterar man extraljus – steg för steg
Här visar vi arbetsgången från planering och fäste till kabeldragning, helljussignal och färdig ljusinställning. Bilderna är från vår montering av tre runda extraljus på en BMW.
Viktigt innan du börjar
Guiden visar den övergripande arbetsgången. Exakt inkoppling skiljer sig mellan bilmodeller, och en felaktig elinstallation kan skada bilens elsystem eller orsaka brand. Använd bilspecifika anvisningar och rätt säkring, eller anlita en fackman om du är osäker.
Arbetsgång
Montering och inkoppling av extraljus
En hållbar installation kräver både en stabil mekanisk infästning och ett skyddat, korrekt dimensionerat elsystem.
- Steg 1 av 9

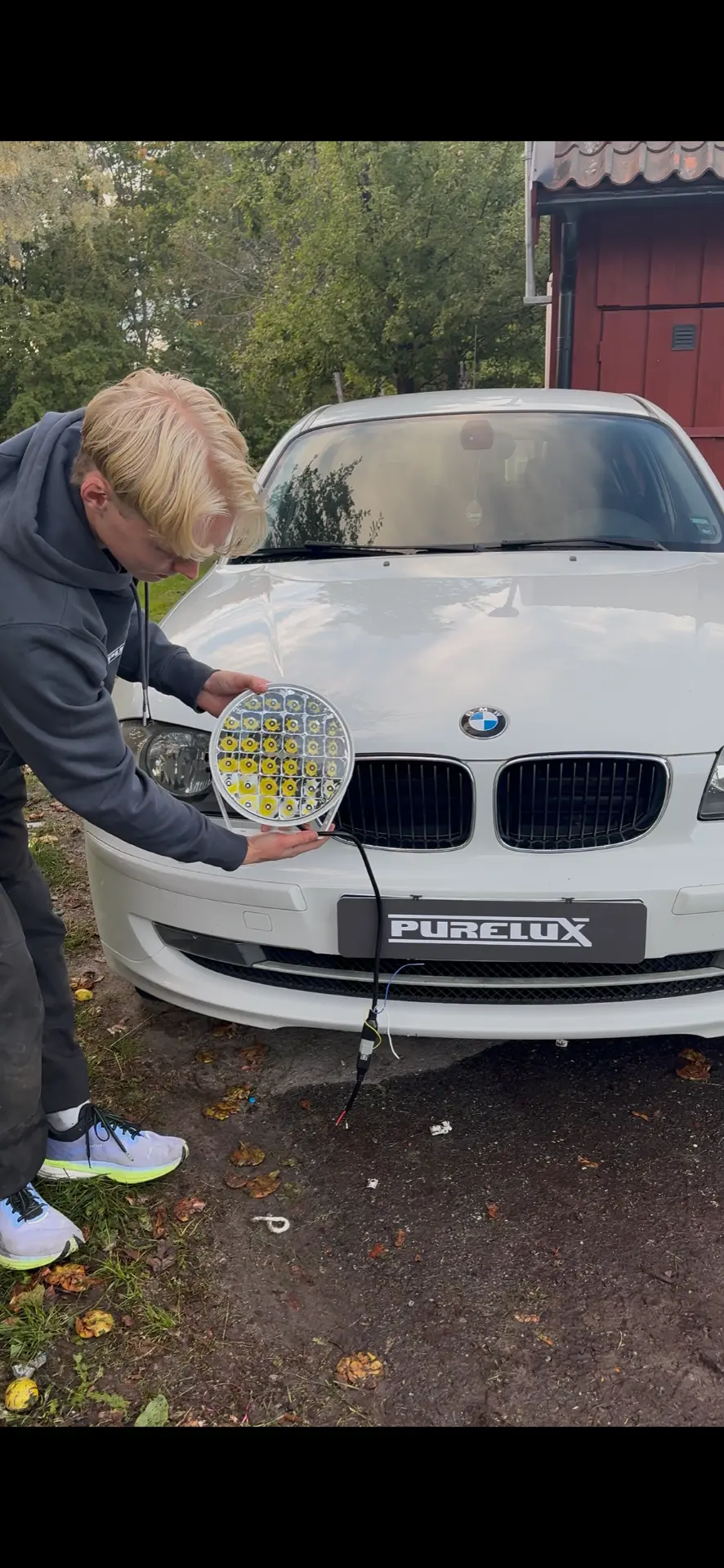

Planera placeringen
Prova ut var extraljusen ska sitta innan något skruvas fast. Kontrollera att ljusen får plats, står symmetriskt och inte skymmer bilens ordinarie belysning.
- Steg 2 av 9

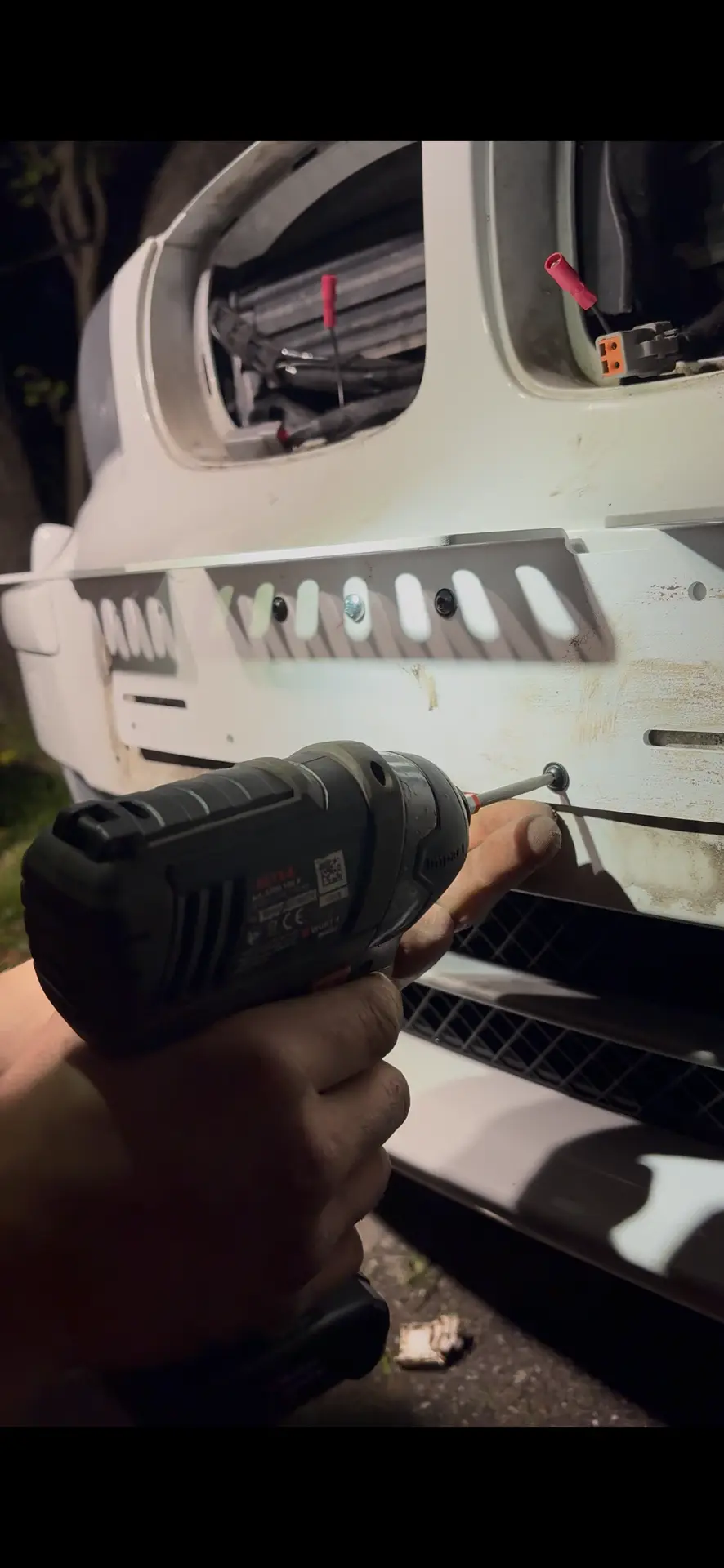

Montera extraljusfästet
Fäst hållaren i en stabil del av bilen. Infästningen måste tåla både vibrationer och belastningen från ljusen utan att röra sig under körning.
- Steg 3 av 9

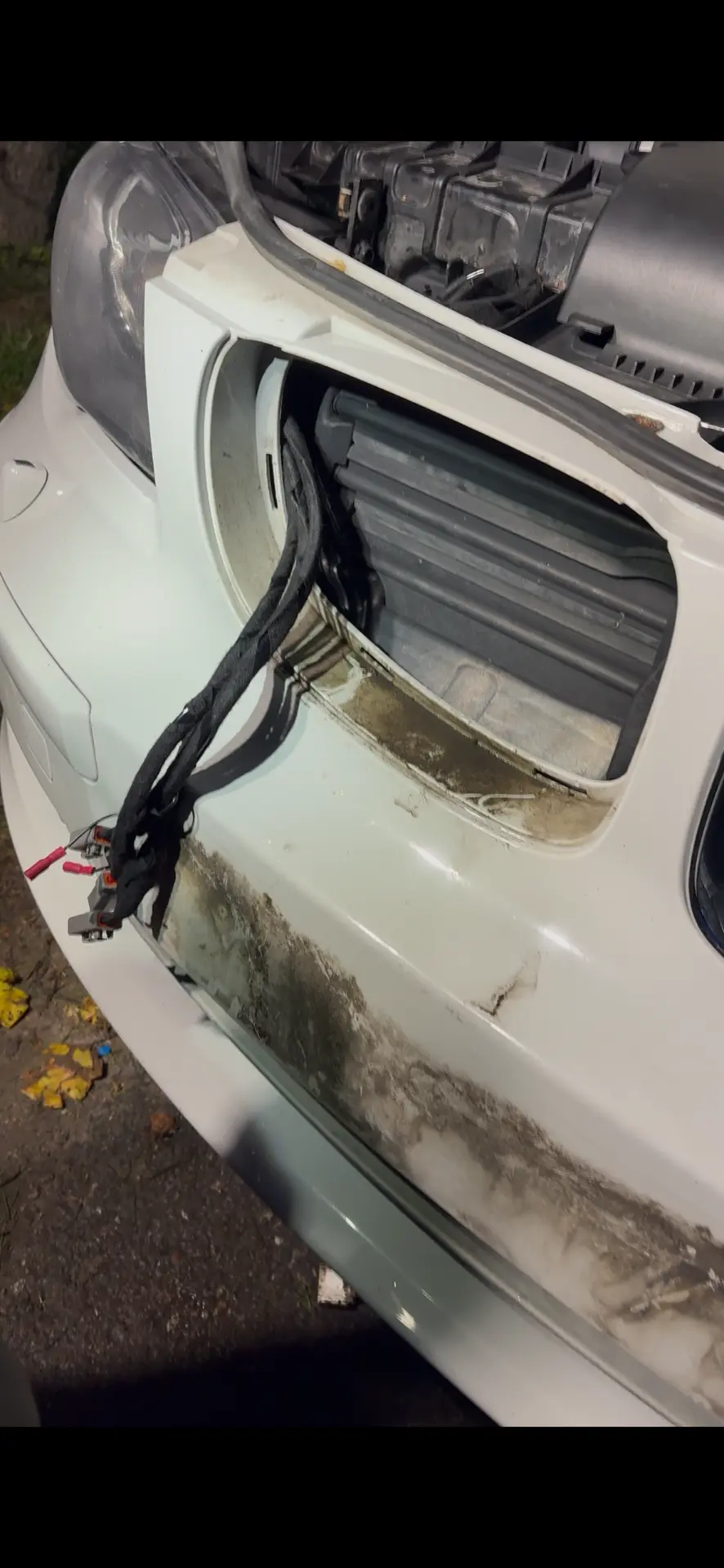

Dra kablaget genom fronten
Led kablarna från lampornas placering in i motorrummet. Skydda dem mot skarpa kanter, rörliga delar och heta komponenter.
- Steg 4 av 9

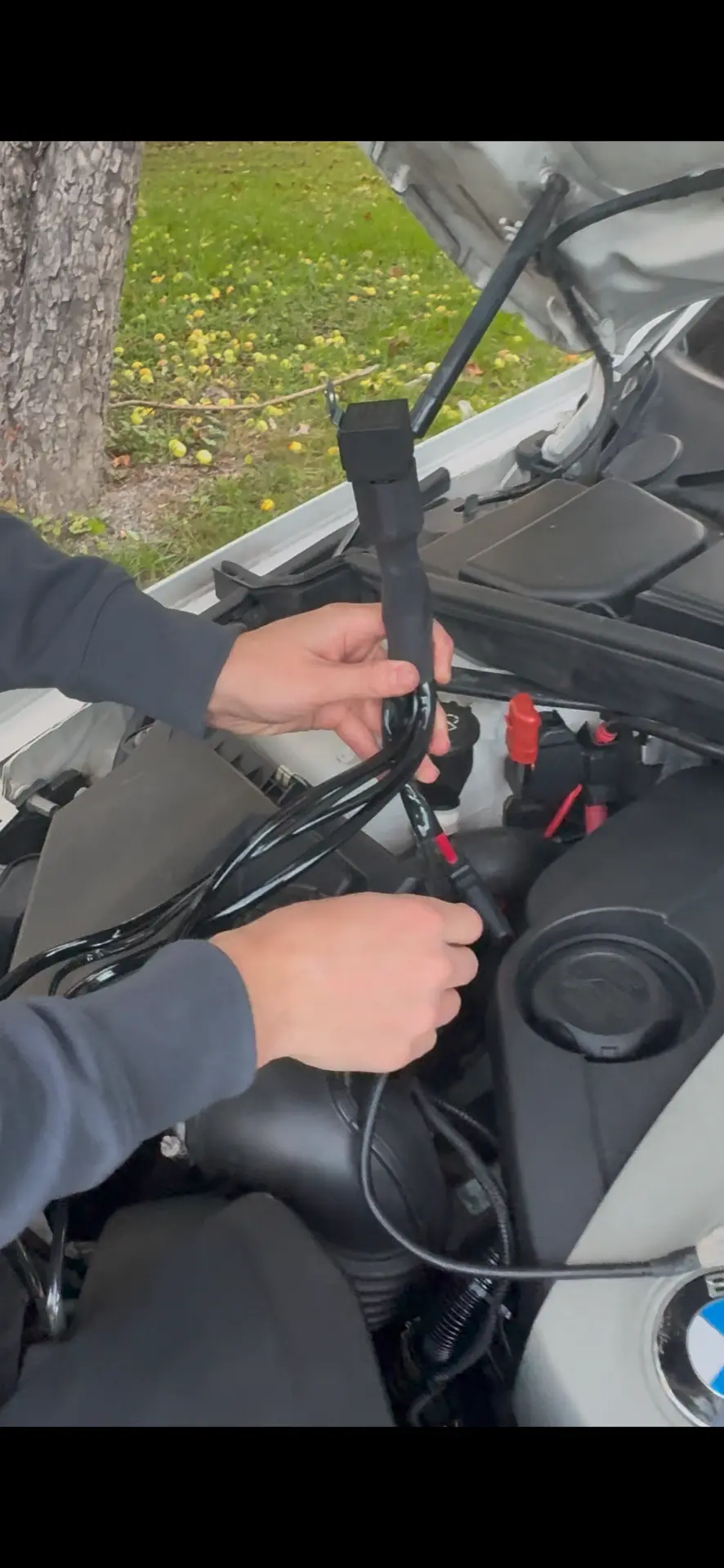

Placera kabelsatsen
Lägg ut kabelsatsen och bestäm var relä, säkring och förgreningar ska sitta. Kabeldragningen ska bli kort, skyddad och möjlig att kontrollera i efterhand.
- Steg 5 av 9

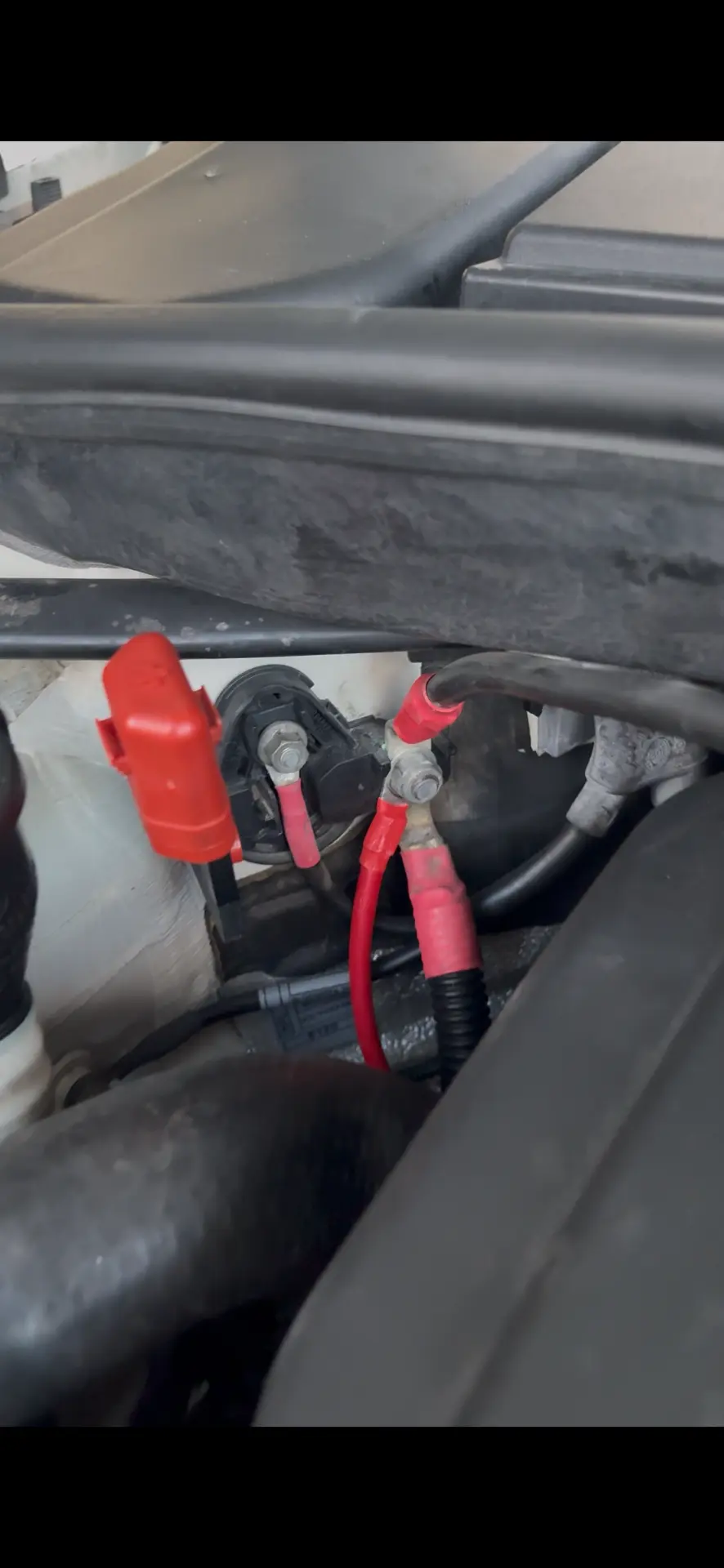

Anslut matningen
Kabelsatsen ansluts till bilens strömförsörjning med korrekt säkring och dimensionering. Följ alltid anvisningarna för både bilen och kabelsatsen.
- Steg 6 av 9

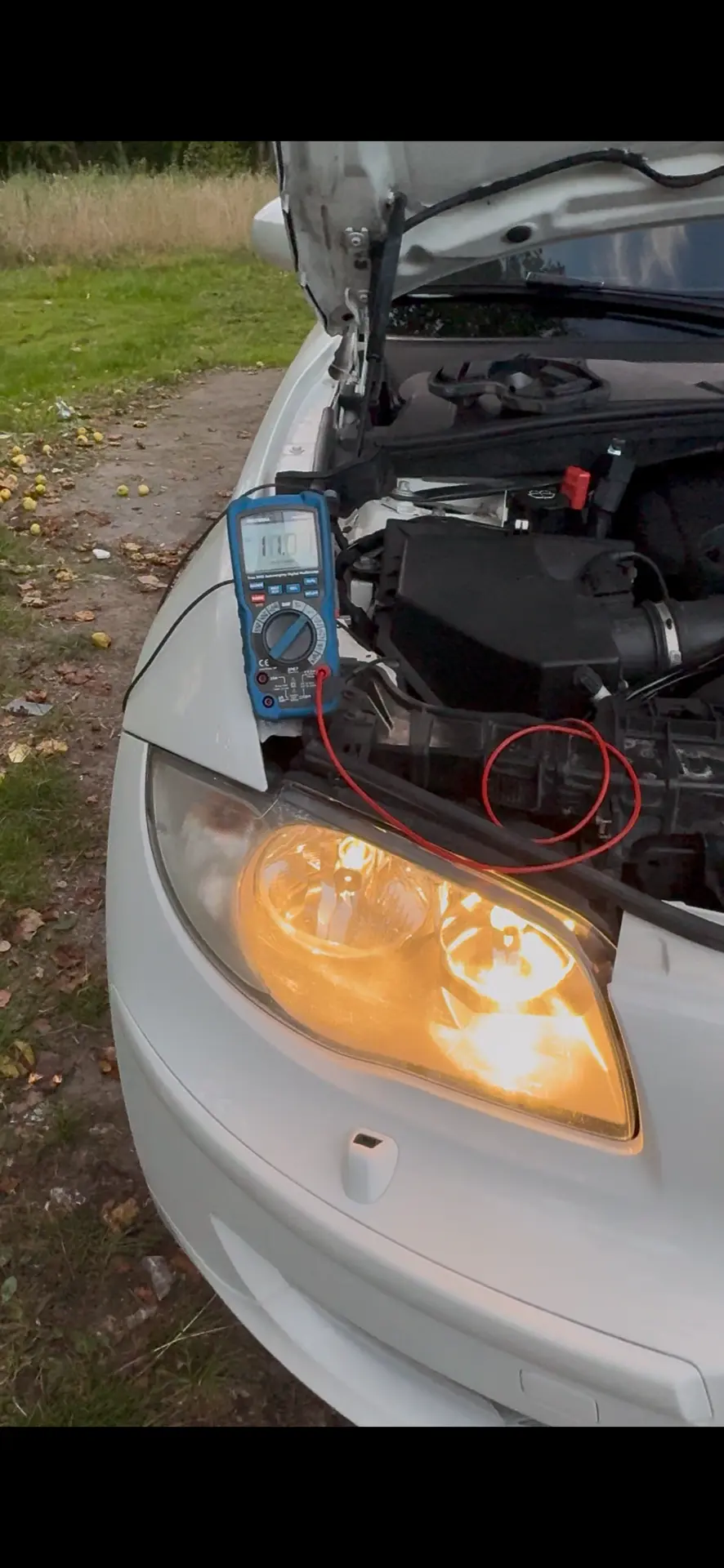

Identifiera helljussignalen
Mät fram rätt styrsignal för bilens helljus. På moderna bilar kan en CAN-bus- eller XBB-lösning behövas i stället för en traditionell anslutning.
- Steg 7 av 9

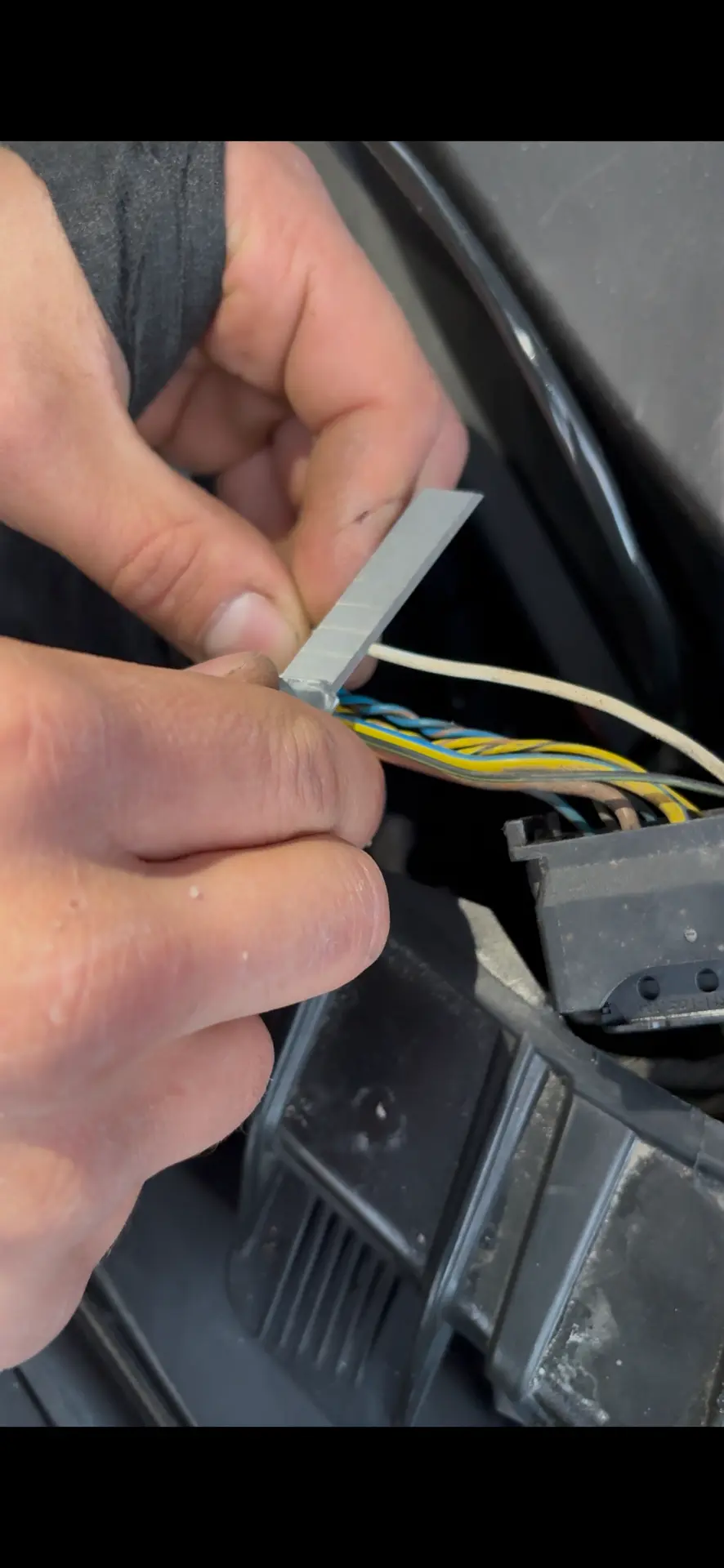

Förbered signalkabeln
När rätt kabel är identifierad förbereds anslutningen varsamt. Undvik ingrepp som kan skada bilens befintliga kabelstam eller orsaka glappkontakt.
- Steg 8 av 9

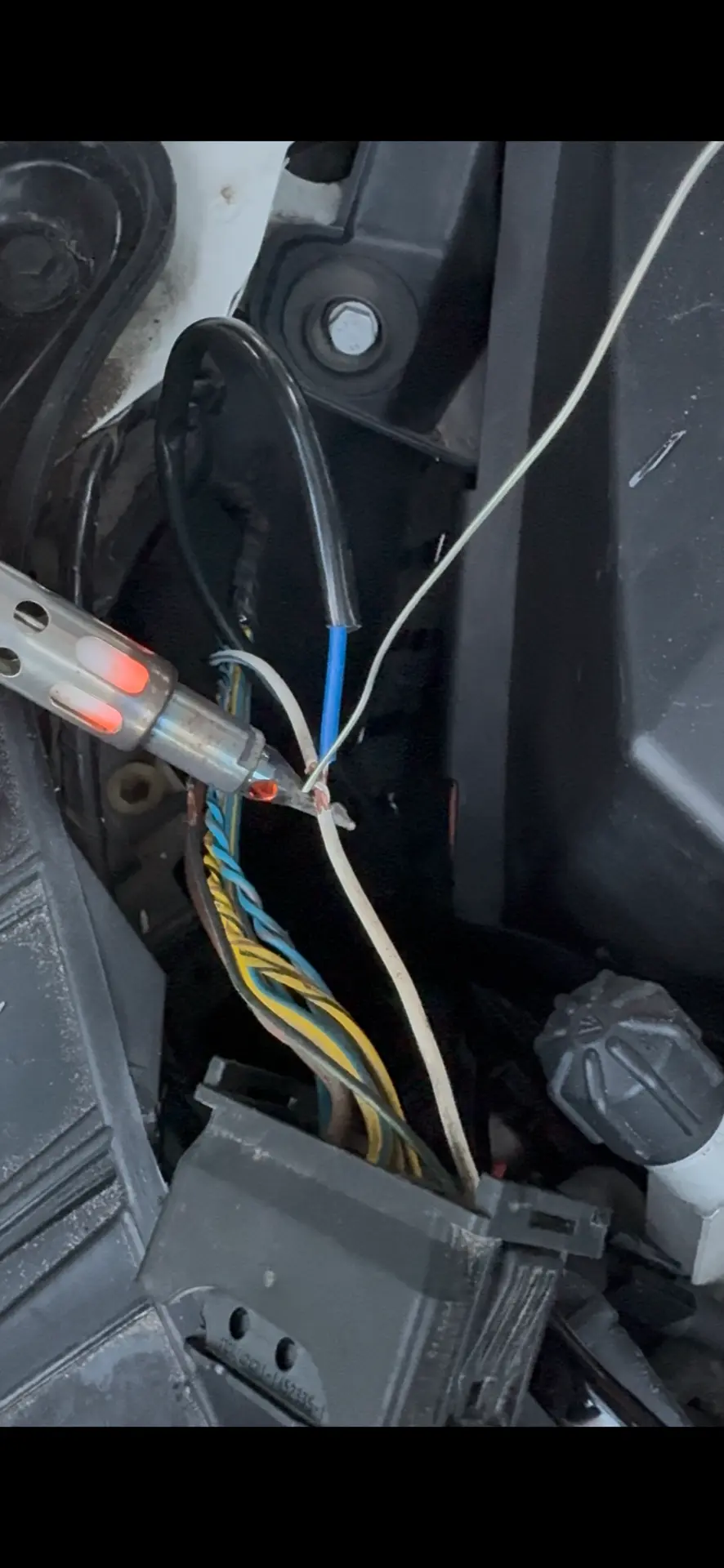

Anslut styrsignalen
Koppla styrsignalen till reläet eller den bilspecifika styrenheten. Isolera och försegla anslutningen så att den står emot fukt, smuts och vibrationer.
- Steg 9 av 9

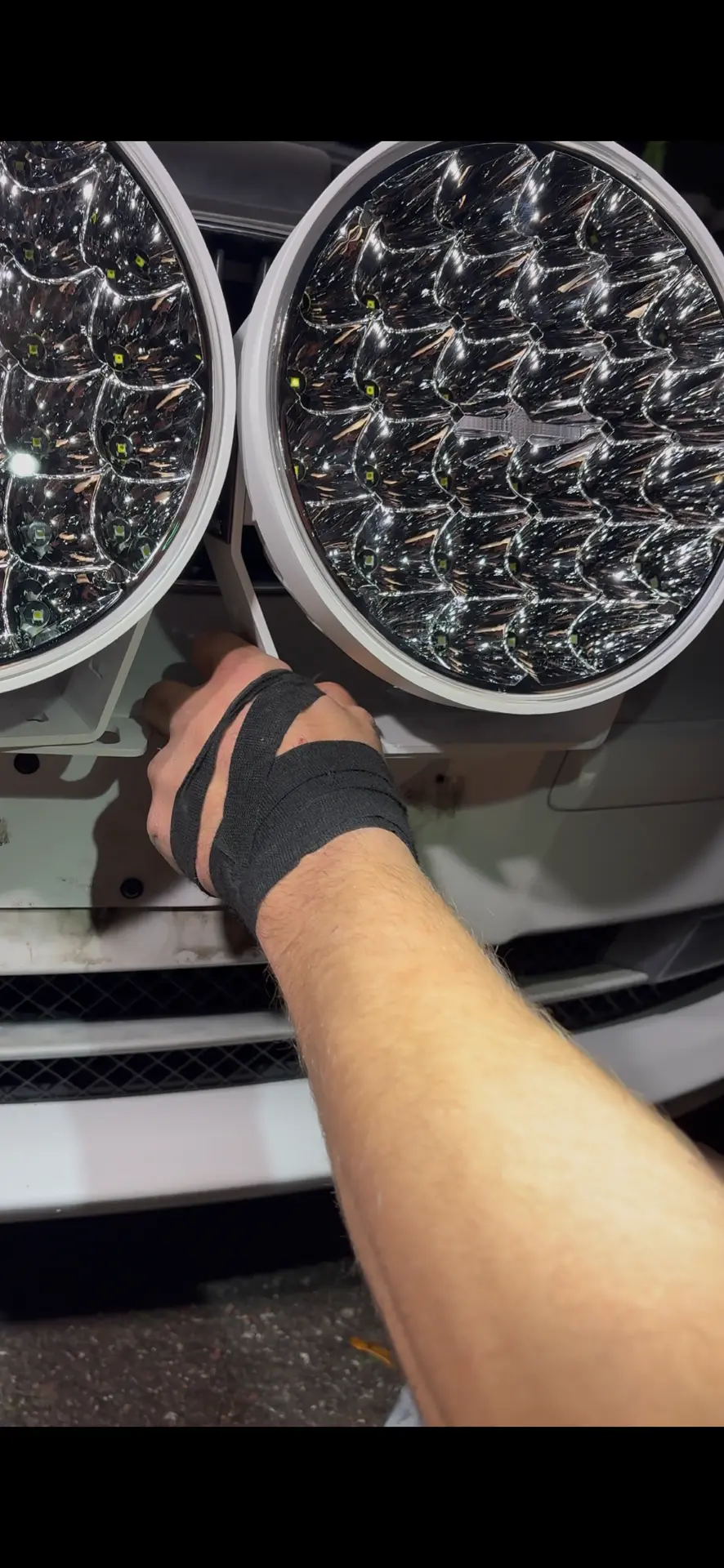

Fäst och rikta ljusen
Montera lamporna slutligt, dra åt infästningarna och rikta ljusbilden. Kontrollera samtidigt att kablarna har rörelsemån och sitter ordentligt fixerade.

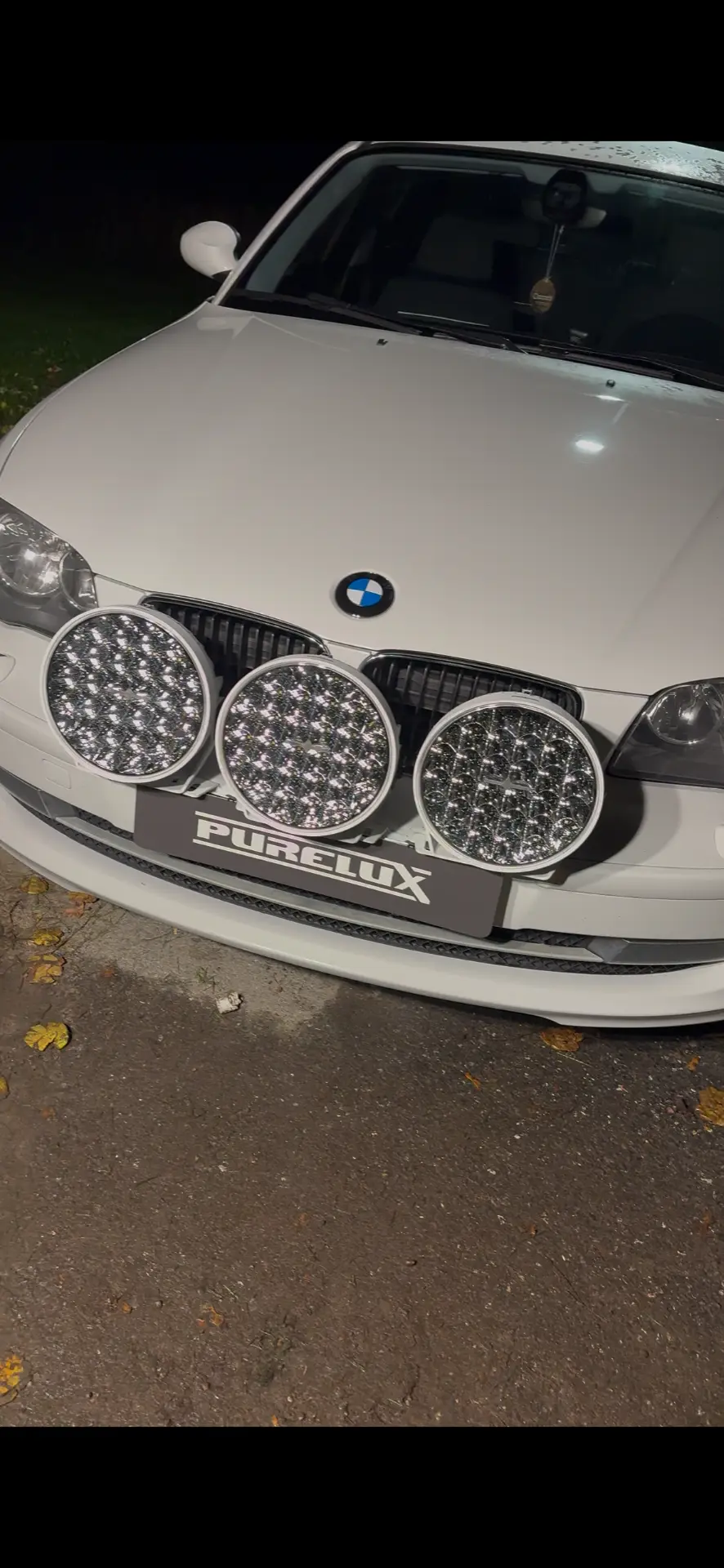

Färdigt resultat
Kontrollera allt före provkörning
- Ljusen sitter stadigt och är rätt riktade
- Kablaget är skyddat och fixerat
- Helljus och extraljus fungerar tillsammans
- Säkring och anslutningar är korrekt monterade
